Kalkulator Pembagi Tegangan

Apa itu Rangkaian Pembagi Tegangan?

Jika Anda mengikuti kursus teknik kelistrikan tingkat pengantar, Anda mungkin akan mendengar tentang pembagi tegangan. Orang lain yang mungkin tertarik mempelajari tentang pembagi tegangan termasuk teknisi listrik, teknisi komputer, teknisi komunikasi, teknisi perangkat lunak, dan teknisi teknis pada umumnya.

Kami akan membahas konsep ini di sini dengan grafik dan persamaan untuk membuat Anda mengerti dengan setiap bit rangkaian pembagi tegangan. Tapi, pertama, mari kita perjelas. Sekarang, pertimbangkan sebuah kotak yang dapat berisi satu sumber atau kombinasi elemen sirkuit lainnya. Ini akan dihubungkan ke beberapa resistor yang semuanya berbaris secara paralel dan kita perlu menghitung penurunan tegangan pada masing-masing resistor. Untuk memahami pembagi tegangan dengan benar, Anda harus memahami konsep dasar di balik Hukum Arus Kirchhoff dan Hukum Tegangan Kirchoff (KVL). Di sini kita akan menerapkan KVL ke resistor yang baru saja kita bicarakan. Hukum mengatakan bahwa penurunan kumulatif potensi (tegangan) di semua resistor seri akan berjumlah nilai yang keluar dari sumber kami (kotak). Potensial tegangan akan mulai dari nilai sumber dan turun dengan persentase tertentu ketika masing-masing elemen resistor ditemukan.

Penurunan tegangan dapat dengan mudah dihitung dengan menggunakan pembagi tegangan. Pertimbangkan dua resistor secara paralel. Untuk menghitung tegangan yang jatuh pada resistor pertama, sumber tegangan dikalikan dengan nilai resistor tersebut dan dibagi dengan resistansi total. Nilai yang dihasilkan adalah penurunan tegangan pada resistor pertama. Akibatnya, meninggalkan Vin - Vresistor1 sebagai nilai yang tersisa untuk jatuh melintasi resistor kedua.

Perhitungan Pembagi Tegangan

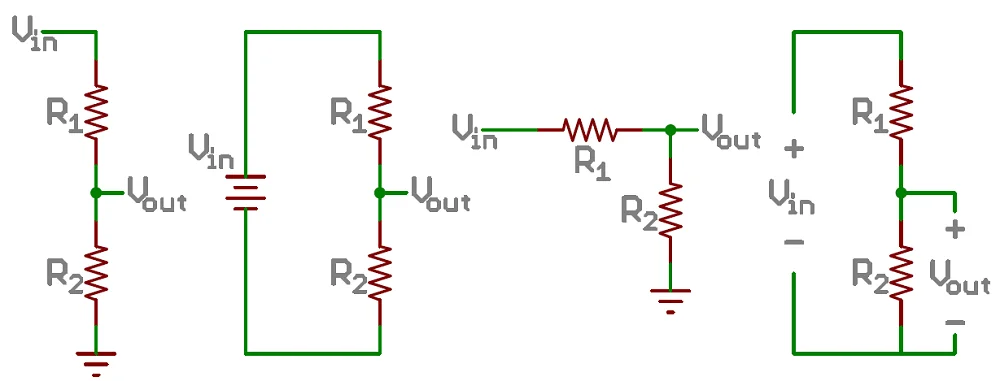

Meskipun pembagi tegangan tampak seperti rangkaian listrik yang cukup sederhana dan mudah. Pentingnya rangkaian sederhana ini tidak dapat diabaikan dalam elektronik. Alasan mendasar untuk rangkaian pembagi tegangan adalah untuk mengubah tegangan yang sangat besar menjadi tegangan kecil. Ini hanya menggunakan tegangan input dan dua resistor seri untuk menghasilkan tegangan output. Sekarang mari kita perhatikan rangkaian yang kami sebutkan di atas, menggunakan dua resistor R1 dan R2. Resistor R1 dan R2 dirangkai seri

Berdasarkan hukum ohm, kami mendapatkan V = IR

Karena kita memiliki dua resistor, maka persamaan di atas menjadi

V1 = R1i …………… (1)

V2 = R2i …………… (2)

Sekarang menerapkan hukum tegangan Kirchhoff

-V + v1 + v2 = 0

V = V1 + v2

Oleh karena itu, persamaannya menjadi

V (t) = R1i + R2i = (R1 + R2)

Karenanya

i (t) = v / R1 + R2 ……………. (3)

Mengganti persamaan 3 dalam 1 dan 2, kita dapatkan

V1 = R1 (v / R1 + R2)

V (R1 / R1 + R2)

V2 = R2 (v / R1 + R2)

V (R2 / R1 + R2)

Persamaan ini menunjukkan tegangan terbagi antara dua resistor, yang berbanding lurus dengan resistansinya. Kita dapat memanfaatkan aturan pembagi tegangan ini untuk memperluas rangkaian, yang dimaksudkan untuk menggunakan banyak resistor juga.

Persamaan Pembagi Tegangan

Kami sudah menjalankan persamaan aturan pembagi tegangan, yang menggunakan tiga nilai input di sirkuit apa pun, tegangan input dan dua nilai resistor. Dengan memanfaatkan kondisi berikut, kita dapat mengetahui tegangan luluh

Vout = Vin x R2 / R1 + R2

Dari kondisi di atas, kami menyimpulkan tegangan luluh secara sah relatif terhadap tegangan informasi dan proporsi dua resistor R1 dan R2.

Contoh Persamaan Pembagi Tegangan untuk mencari Vout atau Tegangan Output

Contoh 1: Misalkan sebuah rangkaian memiliki dua resistor R1 dan R2 dengan nilai masing-masing 1kΩ dan 3kΩ. Vin atau tegangan input rangkaian adalah 12V. Temukan Vout atau tegangan keluaran menggunakan Persamaan Pembagi Tegangan.

Solusi: Saat kita mengetahui persamaan pembagi tegangan adalah

Vout = Vin R2 / R1 + R2

By putting the values of Input voltage and R1 and R2 in this equation, we get

Vout = 12V. 3kΩ/ 1kΩ + 3kΩ

Vout = 12V. 3kΩ/4kΩ

Vout = 12V 3 / 4= 9V

So the output voltage is 9V.

You can check the output voltage of as many input voltages as you want using this simple voltage divider equation. Furthermore, you can also connect as many resistors as you want to bring the output voltage even down. We can look at the solved example, how a voltage divider circuit cut off the 3/4 ratio of input voltage to bring the output voltage down.

Voltage Divider Calculator

As we find out that a voltage divider, is quite a simple circuit having in series resistors to get an output voltage fixed fraction of its input voltage. The divide ratio between input voltages is also straightforward to calculate as two resistors determine it. But still, it becomes complicated to solve or find the output voltage for complex problems using the voltage divider equation by hands. Being human, we can make mistakes, which further can lead to unwanted results. Therefore, to overcome this issue, we bring you the best solution for both worlds. A voltage divider calculator can find the right output voltage for complex circuits using a voltage divider calculator. There are several web-based online voltage divider calculators that you can use to calculate the output voltage based on the voltage divider equation. But if you are looking for the best voltage divider calculators, then

outshines every other voltage divider calculator, and we will tell you why. Our voltage divider calculator is one of the easiest to use a calculator that you can find online. It utilizes a pure voltage divider equation or formula to solve your numerical problems most efficiently.

How to use our Voltage Divider Calculator?

You don’t need to be a professional to use our calculator. This is as simple as using any other calculator. You will find three fields

• Voltage Source (For Input Voltage)
• Resistance 1 (R1 in Ohm)
• Resistance 2 (R2 in Ohm)

After entering the relevant values in the appropriate fields, you only need to click on the CALCULATE button. You will get your output voltage within a few seconds, making our tool the easiest to use voltage divider calculator.
